Корреляционный ультразвуковой водосчетчик ELKORA S-25

Прибор обеспечивает  учет количества воды в системах водяного снабжения, канализации и сточных вод, учёт ливневой воды.

Особенности и преимущества

Технические характеристики

  • Широкий диапазон измеряемых расходов.
  • Не содержит движущих частей, что обеспечивает долгосрочную работу.
  • Возможность врезки датчиков в существующий трубопровод.
  • Постоянная относительная погрешность во всем диапазоне измерения.
  • Длительная работа с сильно загрязненными водами.
  • Способность работы на самотечной канализации.
  • Водосчетчик соответствует 2 классу точности по OIML R 49.
  • Диапазон измерения расходов указан в таблице 1.1.
  • Напряжение питания: 90 В – 240 В; 50 Гц – 60 Гц.
  • Выходные сигналы: 2 токовых, частотный и импульсный, интерфейс RS 232.Опционально — Modbus RTU, Ethernet.
  • Присоединение: фланцевое Ду 50 – Ду 300; Ду 400 и выше врезное или фланцевое.
DN
Q min m3/h

Q min m3/h
Q max m3/h
500.3001560
650.50025100
800.80040160
1001.2060240
1252.00100400
1503.00150600
2005.002501 000
2508.004001 600
30012.06002 400
40020.01 0004 000
50030.01 5006 000
60050.02 50010 000
80080.04 00016 000
1 0001206 00024 000
1 20020010 00040 000
1 60032016 00064 000
1 80040020 00080 000
2 00048020 00096 000
Таблица 1.1


Габаритные размеры

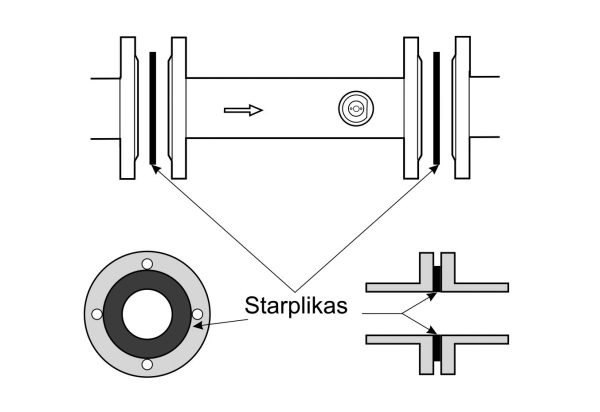

Прокладки не должны выступать внутрь измерительного участка.

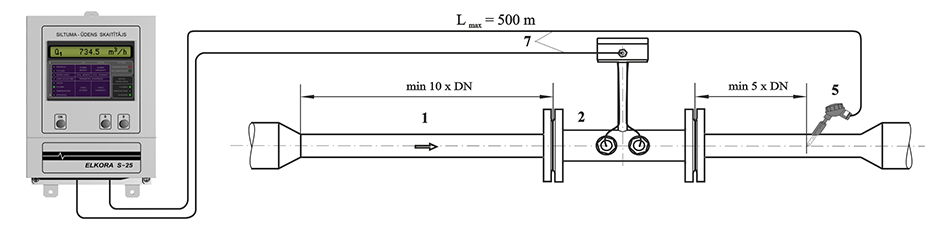

Установка и подключение

Пространственное расположение преобразователя расхода может быть произвольным: как горизонтальным, так и вертикальным.
