Вихревой счетчик пара и воздуха ELKORA S-23

Прибор предназначен для точного коммерческого и технологического учета потребляемой и вырабатываемой тепловой энергии пара в системах теплоснабжения, а также измерять количество воздуха производимого компрессорами на различных производствах.

Особенности и преимущества

Широкий диапазон измеряемых расходов.
Не содержит движущих частей, что обеспечивает долгосрочную работу.
Постоянная относительная погрешность во всем диапазоне измерения.
К одному электронному блоку можно подключить 1 датчик расхода, 1 датчик давления и 1-2 (в зависимости от заказа) датчика температуры.
Гарантия 3 года с последующим послегарантийным обслуживанием.

Технические характеристики

Теплосчетчик соответствует 2 классу точности по EN 1434.
Диапазон измерения расходов указан в таблице.
Диапазон измерения температуры: 0 оС – 300 оС.
Присоединение: фланцевое Ду 32 – Ду 300.
Напряжение питания: 100 В – 240 В; 50 Гц – 60 Гц.
Выходные сигналы: 2 токовых, частотный и импульсный, интерфейс RS 232, Опционально — Modbus RTU, Ethernet.

Возможности передачи данных

Счетчики ELKORA позволяют накапливать в памяти следующие значения текущих и интегральных параметров:
Среднечасовые и среднесуточные (архив 768 часов и 64 суток);
Сумма за сутки и сумма за месяц (архив 64 суток и 32 месяца);
Время выключенного состояния за сутки и за месяц (архив 64 суток и 32 месяца).

DN	Q min m³/h	Q max m³/h
32	15	250
40	20	400
50	30	600
65	50	1000
80	70	1400
100	100	2000
125	160	3200
150	250	5000
200	450	9000
250	700	14000
300	1000	20000

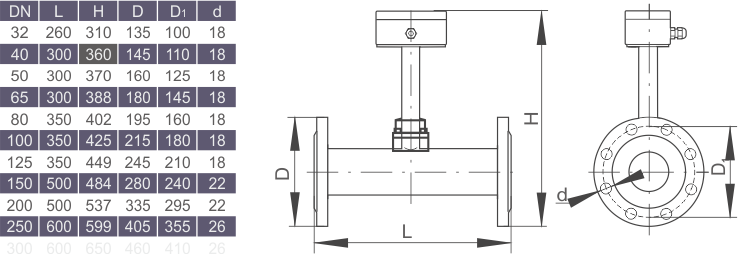

Габаритные размеры

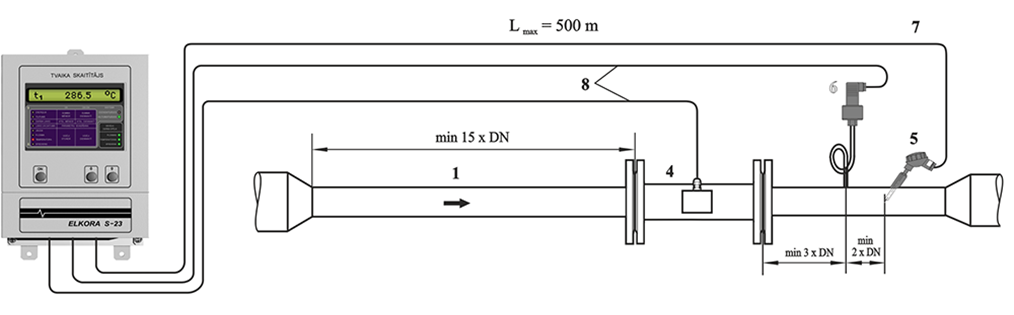

Установка и подключение

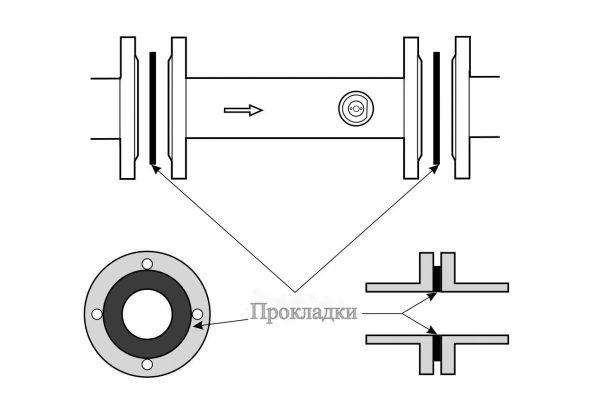

Прокладки не должны выступать внутрь измерительного участка.
